管道清洗器

更新时间:2016-04-16 15:29:41点击次数:306次编辑:admin

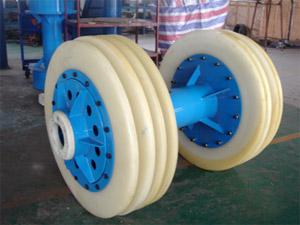

1.直板型管道猪

管径范围:8”-48”

直板型由密封皮碗、导向皮碗和隔离皮碗以及骨架构成,用于清扫在建或运营管道内的杂质。尾端可安装发射机,发射机发射出可穿透管壁的低频电磁信号,外部使用接收机对管道猪进行跟踪、定位。
适用介质:原油、成品油及天然气。
特点:密封性能好,可双向运行,用途广,清管效果佳。
主要用途:管道投产前的清管、试压、上水、排水、干燥等,运营管道内除蜡、冷凝物等。


直板型管道猪运行指标:
密封皮碗过盈量为管道内径的3%-5%,
通过弯头曲率半径≥1.5D,
直管段变形量≤20%,
运行速度≤15m/s,
运行压力≤35MPa,
运行单次最大距离1000公里。



2. 碗型管道猪


管径范围:8”-48”
碗型清由碗型皮碗,隔离皮碗和骨架组成,用于清扫在建或运行管道内的杂质。尾端可安装发射机,发射机发射出可穿透管壁的低频电磁信号,外部使用接收机对管道猪进行跟踪、定位。
适用介质:原油、成品油及天然气。
特点:密封性能好,单向运行,通过能力强。
主要用途:管道投产前的清管、试压、上水、排水、干燥等,运营管道内除蜡、冷凝物等。


碗型管道猪运行指标:
密封皮碗过盈量为管道内径的3%-5%,
通过弯头曲率半径≥1.5D,
直管段变形量≤20%,
运行速度≤15m/s,
运行压力≤35MPa,
运行单次最大距离1000公里


3.测径管道猪

管径范围:8”-48”

测径管道猪由导向皮碗、密封皮碗、测径板和金属骨架构成。主要用于在建管道的变形检测。管道猪尾端可安装发射机,发射机发射出可穿透管壁的低频电磁信号,外部使用接收机对管道猪进行跟踪、定位。
特点:测径板采用厚度8mm的铝合金板材,可重复使用,双向运行。在管道的施工建设中,将测径板安装在清管器上完成管道变型的检测。



测径管道猪运行指标:

密封皮碗过盈量为管道内径的3%-5%,
通过弯头曲率半径≥1.5D,
直管段变形量≤20%,
运行速度≤15m/s,
运行压力≤35MPa,
运行单次最大距离1000公里

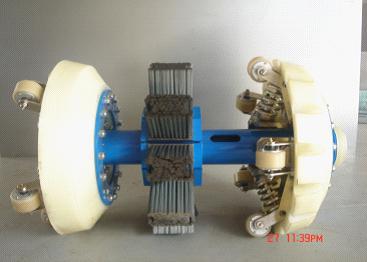

4. 刷式清管器

刷式管道猪由导向皮碗、密封皮碗、钢丝刷或尼龙刷和金属骨架构成。尾端可安装发射机,发射机发射出可穿透管壁的低频电磁信号,外部使用接收机对管道猪进行跟踪、定位。


特点:除锈、蜡以及重污重垢的效果更好,根据管道内有无涂层选取组合。



刷式管道猪运行指标:



密封皮碗过盈量为管道内径的3%-5%
通过弯头曲率半径≥1.5D
直管段变形量≤20%
运行速度≤15m/s
运行压力≤35MPa

运行单次最大距离1000公里。

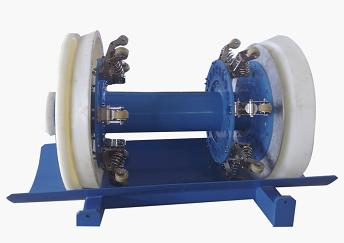

5.射流管道猪



管径范围8”-48”

射流管道猪主要由骨架、皮碗、支撑轮、防撞头、磁块、发射机六部分组成。皮碗采用改进的耐磨聚氨酯弹性体材料,具有良好的硬度和耐磨性。根部射流皮碗结构在清管作业时使皮碗根部产生喷射效果,使紧贴管道猪前方的杂质能被不断被搅动涌向前方,从而达到良好的清除杂物的清管效果。同时管道猪采用支撑轮结构,减小管道猪在管道中运行时磨偏情况,提高清管的安全性。



射流管道猪技术指标:
管道介质:气体
能通过变形直管段的变形量:≤18%D
能通过90°弯头的曲率半径:≥2DN
能通过变形的90°弯头的变形量:≤15%D
能通过的管道斜接的角度:≤15°
能承受的管道工作温度:-20~70℃
运行单次最大距离1000公里。

6. 磁力管道猪

管径范围:8”-48”,磁力管道猪是在管道猪上增加了磁力装置,在保证原有清管效果的同时,还可以将吸附铁磁性物质并将其带出。

磁力管道猪运行指标:
密封皮碗过盈量为管道内径的3%-5%,
通过弯头曲率半径≥1.5D,
直管段变形量≤20%,
运行速度≤15m/s,
运行压力≤35MPa,
运行单次最大距离1000公里


7.整体浇注管道猪

管径范围:8”-48”
整体浇注管道猪采用聚氨酯弹性体一次性浇注成型,它最大的优点是柔性连接,重量轻,耐磨性好,强度高,不受管道弯头曲率半径和变形的影响


整体浇注管道猪指标:
密封皮碗过盈量为管道内径的3%-5%,
通过弯头曲率半径≥1.5D,
直管段变形量≤20%,
运行速度≤10m/s,
运行压力≤35MPa,
运行单次最大距离:≥100km,原油介质≥1000公里

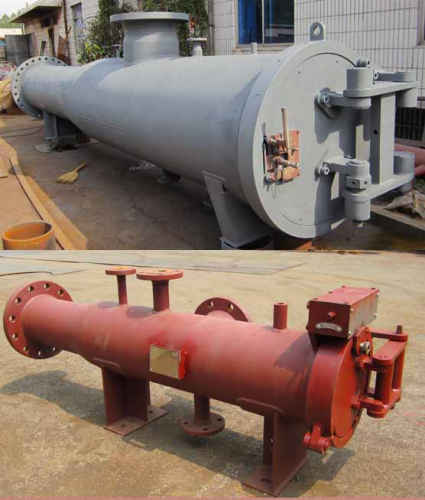

8.收发球筒装置

收发球筒是对管线清扫作业时接收和发送清管设备的重要工艺装备;

收发球筒是由快开盲板、筒体、变径接头、直管段、工艺接管、鞍式支座等组成。快开盲板包括盲板盖、筒体法兰、安全联锁装置、开启关闭机构和支撑框架等。由安全锁板、泄压装置构成盲板的安全联锁功能(盲板自锁、防震、防松动、开启可二次泄压)。

1)设计压力:DN1.6-9.99Mpa。

2)设计温度:40℃。

3)试验压力:水压为设计压力的1.5倍。

4)公称直径:DN100-DN1400。

5)腐蚀裕量:2mm。

6)地震设防裂度:7度。

7)适用介质:天然气。

8)使用寿命:30年。

如需其他相关清洗设备,请与我们联系。
